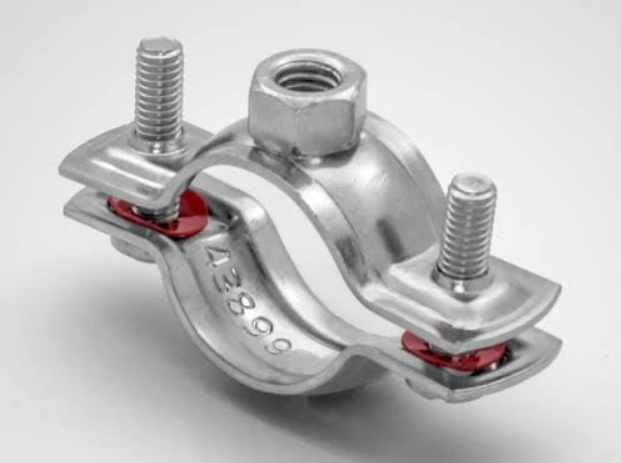

Зажим для трубы

Конструктор собирает ограждение, стеллаж или технологический каркас из трубы и выбирает между сваркой и разборной сборкой на зажимных соединителях. Внешне оба варианта дают одинаковый каркас, но держатся на разных принципах. Разборная сборка держится на трении и моменте затяжки, а не на сплошном шве. Дальше разбираем, какой зажим для трубы подходит для узла, чем разборный каркас отличается от сварного и почему затяжку нельзя делать на глаз. Подходящие варианты собраны в каталоге: https://elesaganter.com.ua/zatiskni-ziednuvachi/zazimnje-soediniteli-dlja-trub.

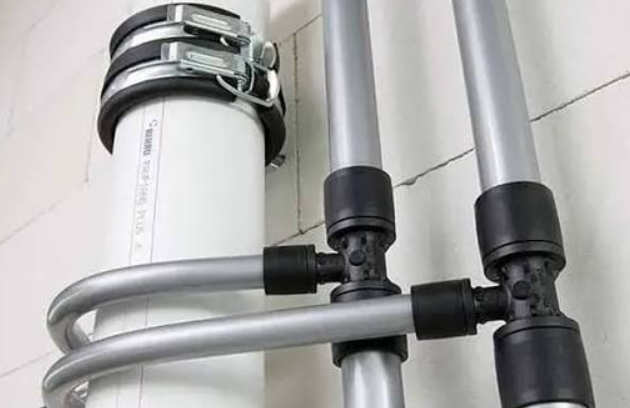

Типы трубных зажимных соединителей

Трубным зажимным соединителем называют несколько деталей, которые собирают каркас без сварки. Прямой соединитель продолжает трубу по одной оси, а угловой меняет направление, обычно на девяносто градусов. Тройниковый соединитель добавляет один боковой отвод от основной трубы, а крестовой добавляет сразу два отвода в противоположные стороны. Фланцевый соединитель работает иначе: он крепит трубу не к другой трубе, а к плоскому основанию, полу, стене или раме станка.

• Прямой: продолжение трубы по одной оси
• Угловой: поворот, чаще всего на 90°
• Тройниковый: один боковой отвод
• Крестовой: два отвода в разные стороны
• Фланцевый: крепление трубы к плоскому основанию

Разборный каркас против сварного

Сварной каркас держит форму жёстко, но эта жёсткость одноразовая. Изменить геометрию или разобрать конструкцию для переезда можно только резкой металла. Каркас на зажимных соединителях устроен иначе. Каждый узел держится на затянутом винте, поэтому его можно раскрутить, передвинуть трубу на новую длину и собрать заново, и это не делает такой каркас слабее сварного. Разборная сборка удобна там, где конструкция меняется, например испытательные стенды или ограждения временных зон. Там, где геометрия не меняется годами и каркас не нужно перевозить, сварной вариант проще и дешевле.

Момент затяжки и тонкостенная труба

Зажимной соединитель держит трубу за счёт трения, а трение создаёт момент затяжки винта. У каждого соединителя есть свой диапазон момента, и его указывают в документации на крепёж. При слабой затяжке зажим проворачивается вокруг трубы под нагрузкой, узел теряет заданный угол, а винт со временем откручивается от вибрации. Перетяг опаснее, потому что его не видно сразу. У тонкостенной трубы избыточный момент продавливает стенку внутрь, и труба теряет прочность именно в этой точке обжима. Поэтому момент затяжки для тонкостенной трубы берут по нижней границе диапазона.

Подбор по диаметру и толщине стенки

Зажимной соединитель подбирают по наружному диаметру трубы, но здесь добавляется вторая величина, толщина стенки. Тонкостенную и толстостенную трубу одного диаметра зажимают разным моментом, потому что тонкая стенка выдерживает меньше усилия до деформации. Поэтому в каталоге зажимных соединителей диаметр и толщина стенки указаны отдельными параметрами, а не одним размером. Перед заказом оба значения измеряют на самой трубе, а не берут из общей спецификации проекта. Поверхность трубы под зажимом не красят и не смазывают, потому что и краска, и смазка меняют коэффициент трения, через который соединитель держит нагрузку. Крашеную или смазанную трубу зажим удерживает хуже расчётного значения даже при правильном моменте затяжки.
